Pap de Electrecidade

Curso Tecnico de Instalações Eléctricas

Escola Básica e Secundária de Oúrem

Quadro eléctrico

O tema da minha proposta de pap é a simulação de um quadro eléctrico de um industria

Objectivos:

Com a execução deste trabalho pretendo simular a quadro eléctrico de uma industria esclarecendo assim algumas duvidas curiosidades e aprefundando assim mais os meus conhecimentos nesta área.

Sei que vai ser um trabalho bastante trabalhoso mas com alguam paciência preseverança e vontade e ajuda mos meu professores de electricidade conseguirei realizar estre trabalho com bastatante qualidade.

Fases a seguir na execução da minha pap

Em primeiro lugar vou ter de prever as máquinas que possam la ser ligadas e consoante a potência dessas máquinas terei de adequar a secção dos cabos e o calibre dos dijuntores fazendo calculos

Em segundo lugar irei fazer a lista de material

Em terceiro lugar ver se aescola tem algum material e o que não tiver comprar

Em quarto lugar vou fazer um esquema de um quadro eléctrico em papel ou em computador utilizando a aoutocad pedindo ajuda ao meu professor de desenho.

Em quinto lugar procederei a exucucão do trabalho na prática guiando-me pelo desenho do quadro eléctrico ja efectuadao em autocad.

Selectividade dos aparelhos de protecção

Diz-se que há selectividade dos aparelhos de protecção quando em caso de defeito apenas actua o aparelho de protecção imediatamente a montante do defeito.
Na prática a selectividade é garantida se:

•A intensidade nominal do corta circuito fusível colocado a montante for igual ou maior a três vezes a intensidade nominal do corta-circuitos fusível colocado a jusante (selectividade entre corta-circuitos fusível).
•A intensidade nominal do disjuntor colocado a montante for igual ou maior a duas vezes a intensidade nominal do disjuntor colocado a jusante (selectividade entre disjuntores).
•As curvas características do aparelho de protecção contra sobrecargas e do aparelho de protecção contra curto-circuitos forem tais que actue o primeiro aparelho situado a montante (selectividade entre disjuntores e corta – circuitos fusível).

Protecção contra curto-circuitos

A protecção contra curto-circuitos das canalizações eléctricas é assegurada se as características dos aparelhos de protecção respeitarem simultaneamente as seguintes condições:
Regra do poder de corte: o poder de corte não deve ser inferior à corrente de curto-circuito presumida no ponto de localização. Icc ≤ Pdc
Regra do tempo de corte: o tempo de corte resultante de um curto-circuito em qualquer ponto do circuito não deverá ser superior ao tempo correspondente à elevação da temperatura do condutor ao seu máximo admissível.Para curto-circuitos de duração até 5s, o tempo aproximado correspondente à elevação da temperatura do condutor ao seu máximo admissível é dado pela expressão: √t = Kx (S / Icc)
t - tempo expresso em segundosS – secção dos condutores em mm2Icc – corrente de curto-circuito em A, para um defeito franco no ponto mais afastado do circuito.K – constante, variável com o tipo de isolamento e da alma condutora, igual a 115 para condutores de cobre e isolamento em PVC.

Tipos de fusíveis

•Fusíveis de acção lenta – tipo gG
Estes fusíveis são do “tipo Geral” e designam-se por fusíveis de acção lenta. São previstos para protecção contra sobrecargas e contra curto – circuitos.
•Fusíveis de acção rápida – tipo aM
São previstos para a protecção contra curto – circuitos. Não funcionam para pequenas e médias sobrecargas.

Características dos fusíveis

•Corrente estipulada (In) é a intensidade de corrente que o fusível pode suportar permanentemente sem fundir.
•Corrente convencional de não funcionamento (Inf) valor da corrente para o qual o fusível não deve funcionar durante o tempo convencional.
•Corrente convencional de funcionamento (I2) valor da corrente para o qual o fusível deve funcionar antes de terminar o tempo convencional
•Poder de corte (Pdc) é a máxima intensidade de corrente que o fusível é capaz de interromper, sem destruição do invólucro do elemento fusível.
Tensão nominal (Un) é a tensão que serve de base ao dimensionamento do fusível, do ponto de vista do isolamento eléctrico

Fusíveis

Um corta – circuitos fusível é constituído por um fio ou lâmina condutora, dentro de um invólucro.O fio ou lâmina condutora (prata, cobre, chumbo…) é calibrado de forma a poder suportar sem fundir, a intensidade para a qual está calibrado.Se a intensidade ultrapassar razoavelmente esse valor, ele deve fundir (interrompendo o circuito) tanto mais depressa quanto maior for o valor da intensidade da corrente.

Características dos disjuntores

•Corrente estipulada (vulgarmente designada por calibre): valor para o qual o disjuntor não actua.Correntes estipuladas: 6 – 10 – 16 – 20 – 25 – 32 – 40 – 50 – 63 – 80 – 100 – 125 A.
•Corrente convencional de não funcionamento: valor para o qual o disjuntor não deve funcionar durante o tempo convencional.
•Corrente convencional de funcionamento: valor para o qual o disjuntor deve funcionar antes de terminar o tempo convencional.
•Poder de corte : corrente máxima de curto-circuito que o disjuntor é capaz de interromper sem se danificar.Os poderes de corte estipulados normalizados são: 1,5 – 3 – 4,5 – 6 – 10 KA

Aparelhos de protecção contra sobreintensidades

Para proteger os circuitos contra sobreintensidades (sobrecargas ou curto – circuitos) são usados disjuntores magnetotérmicos ou corta circuitos fusíveis que interrompem automaticamente a passagem da corrente no circuito, evitando um sobreaquecimento dos condutores que pode originar um incêndio.

Aparelhos de protecção

Os aparelhos de protecção têm como função proteger todos os elementos que constituem uma instalação eléctrica contra os diferentes tipos de defeitos que podem ocorrer.
Os principais tipos de defeitos que podem ocorrer num circuito são:
Sobreintensidades
Sobretensões
Subtensões

Protecção das instalações eléctricas

Normas Regulamentares

A protecção contra sobreintensidades apenas deverá ser efectuada nos condutores de fase.

A secção mínima dos condutores isolados para as ligações internas de um quadro eléctrico é de 2,5 mm2

A cor azul do isolamento do condutor identifica o neutro, o preto ou castanho identifica a fase e a cor verde/amarela identifica o condutor de terra.

Esquema unifilar do quadro de entrada monofásico de uma habitação

Quadro de entrada monofásico de uma habitação

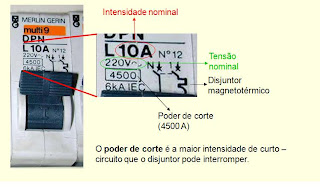

O que significam as marcações

Simbologia de elemnstos constituintes de um quadro eléctrico

Exemplo de um quadro electrico de uma habitação muito simples

Protecção dos circuitos

Para proteger os circuitos contra sobreintensidades (sobrecargas ou curto – circuitos) são usados disjuntores magnetotérmicos ou fusíveis que interrompem automaticamente a passagem da corrente no circuito, evitando um sobreaquecimento dos condutores que pode originar um incêndio.

Sobreintensidade

Se a corrente eléctrica nos condutores (I) ultrapassar o valor nominal (In) diz-se que há uma sobreintensidade.
Por exemplo, demasiados aparelhos ligados simultaneamente num mesmo circuito podem originar uma sobrecarga que é uma sobreintensidade em que a corrente no circuito é superior ou ligeiramente superior à intensidade nominal do circuito (I>In).
Se, por exemplo, dois pontos do circuito com potenciais eléctricos diferentes entram em contacto directo entre si estamos na presença de um curto – circuito que é uma sobreintensidade em que a corrente do circuito é muito superior à intensidade nominal do circuito (I>>In).

Dispositivos de protecção

É nos quadros eléctricos que se encontram os dispositivos para a protecção dos circuitos eléctricos contra sobreintensidades (curto – circuitos ou sobrecargas) e para a protecção das pessoas contra contactos directos e indirectos.

Protecção das pessoas

Para protecção das pessoas contra os contactos indirectos instala-se no início do circuito um disjuntor ou interruptor diferencial (de 300 ou 500 mA) e ligam-se as massas metálicas dos equipamentos a um condutor de terra que será ligado a um eléctrodo de terra.
